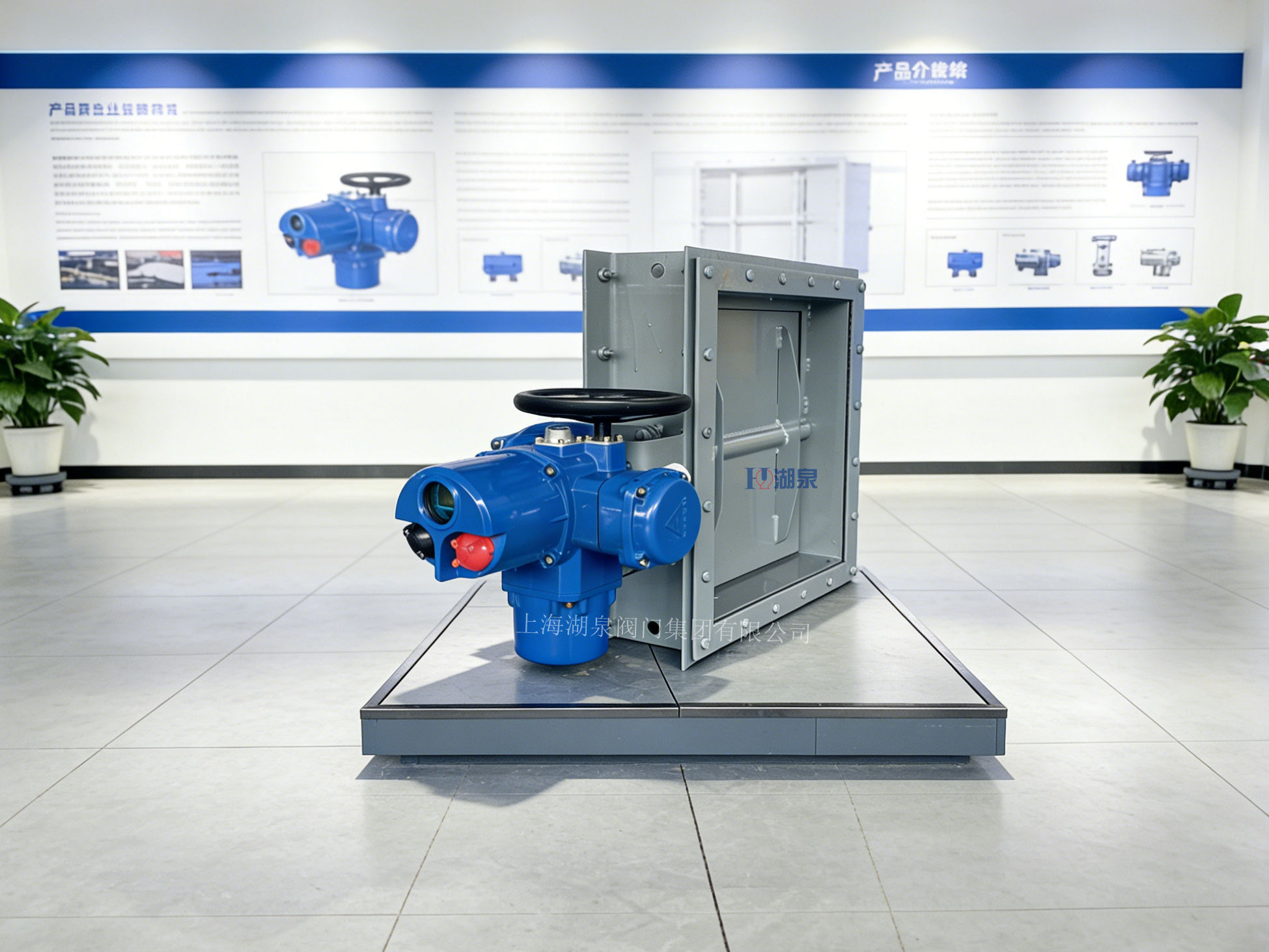

產品名稱：電動插板閥（耐腐蝕、高溫環境、污水渠、灌溉、卸料等）[ 2026-04-14 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
- 電動插板閥是一種采用垂直升降式閘板實現管道介質截斷或調節控制的閥門。其啟閉件為閘板，閘板的運動方向與流體方向垂直，通常用于全開或全關，不適用于調節和節流。 該閥門廣泛應用于需要控制粉料、晶粒料、小顆粒料流量的場合，特別是在耐腐蝕、高溫環境、污水渠、灌溉、卸料等工況下表現優異。
一、產品定義與核心特性
電動插板閥，亦稱電動螺旋閘閥、電動插板門，根據工況需求有圓形和方形兩種設計。 其核心設計使其閥體通徑無凹槽，介質不易卡阻堵塞，具備全通徑流通特性，尤其適合含有固體顆粒或漿液的介質。
針對用戶關注的耐腐蝕與高溫環境，該產品系列具備以下專門特性：- 耐腐蝕性：閥體及閘板材質可選用奧氏體不銹鋼（如304、316、316L）或高合金耐熱鋼（如2520/310S），以抵抗不同介質的腐蝕。 密封材料可選擇PTFE填料、橡膠密封或四氟密封，以適應腐蝕性介質。
- 耐高溫性：專為高溫工況設計的型號（常稱為高溫插板閥或耐高溫插板閥）采用耐熱鋼網狀結構、超微細高純度莫來石澆注保護層或2520(310S)等高合金材料。其工作溫度范圍寬廣，硬密封型最高可耐受1000℃至1200℃高溫，無需額外冷卻裝置，適用于鍋爐輸灰渣系統等極端環境。
- 適應復雜介質：該閥門設計適用于紙漿、污水、煤漿、灰、渣水混合物、糖漿等漿液或固體顆粒介質，能滿足污水渠、灌溉等場景對介質適應性的要求。
- 卸料與流量控制：該閥門常與卸料器配套使用，是控制流量大小、實現迅速切斷的理想設備，廣泛應用于冶金、礦山、建材、糧食、化工等行業的卸料環節。
二、結構與技術特點
電動插板閥結構緊湊、重量輕、操作靈活、裝拆方便。 其關鍵結構特點包括：- 驅動方式：支持電動、氣動等多種驅動方式。電動裝置通常具備防塵、防水（IP65/IP67）、防爆（Ex d II BT4/CT4）等防護等級，環境溫度適應范圍可達-20℃至+40℃。
- 密封設計：采用先進的密封結構以提升可靠性。部分型號采用全浮動雙密封設計，閥體密封面與閘板形成第一層密封，外圈的彈性密封環形成第二層密封。密封閥座為活動結構設計，具有防磨損和自動補償功能，延長使用壽命。 在啟閉過程中，閥座與閘板始終緊貼運動，確保啟閉力穩定并有效切斷介質。
- 連接形式：閥體常采用法蘭對夾式連接，具有超短結構長度，能減輕管路系統整體重量并減少占用空間。
三、主要技術參數
- 公稱通徑：范圍從DN50至DN1200（圓形），方形尺寸可根據需求定制。
- 公稱壓力：常見范圍為1.0MPa至1.6MPa，部分高溫型號可達2.5MPa。
- 工作溫度：根據密封材料差異，橡膠密封一般不超過80℃，四氟密封一般不超過180℃，硬密封型最高可達1000℃以上。
- 適用介質：紙漿、污水、煤漿、灰、渣水混合物、糖漿、粉料、晶粒料及50mm左右塊狀物料等。
四、典型應用領域
電動插板閥的應用已從普通領域擴展到各行各業，尤其契合用戶提及的多種場景：- 高溫工業環境：廣泛應用于電站鍋爐（循環流化床鍋爐、沸騰爐等）的輸灰渣系統，以及冶金、煤炭、化工、制藥等行業的高溫物料控制與制粉系統。
- 環保與市政工程：用于城市的污水處理、供熱管道介質分流等場景。
- 農業灌溉與排水：適用于含有雜質或顆粒的污水渠、灌溉水流的控制與切斷。
- 物料輸送與卸料：作為各類除塵設備的灰斗卸料裝置，以及磨機、烘干機、料倉等設備的給卸料裝置，廣泛應用于冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。
五、安裝、維護與故障預防
安裝前需檢查閥門腔內和密封面，確保無污物附著，并核對型號、連接尺寸及介質流向。 各連接部位螺栓需均勻擰緊，并預留足夠的驅動裝置操作和維修空間。
對于電動驅動型，需按線路圖接線，并注意其環境溫度適應范圍。典型故障包括在帶壓工況下，閥門從關閉到開啟的驅動力矩可能顯著增大，超過機構設計力矩，導致驅動困難甚至電機燒毀。 因此，在選型與操作時需充分考慮工作壓力對驅動力的影響。
