產品名稱：Q44F三通球閥[ 2021-06-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

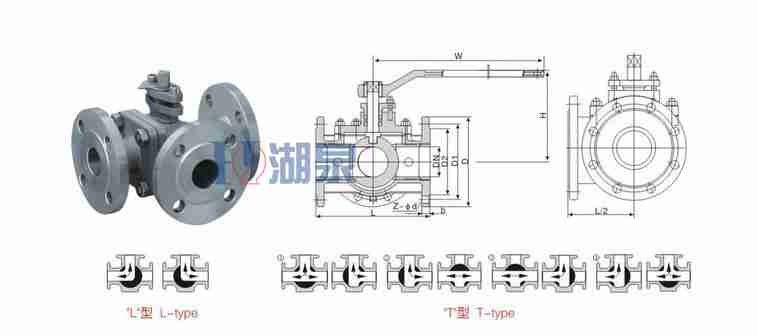

結構圖片

一、Q44F三通球閥產品簡介

上海湖泉閥門有限公司Q44F不銹鋼三通球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通球閥可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。是一種通過法蘭連接，由304、304L、316、316L等不銹鋼精鑄閥體、不銹鋼球體、不銹鋼閥桿等組成的L型三通球閥，其具有兩閥座密封的三通浮動球閥外型，外型美觀，結構緊湊合理，密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直和兩個通道連接或關閉。L型三通球閥與閥座密封根據工況不同，可分別采用軟密封和硬密封兩種種先進工藝，適合三通道酸堿腐蝕性介質的控制，軟密封適用200℃以下工況，硬密封不超過450℃ ,廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。

二、Q44F三通球閥產品特點

1、Q44F三通球閥可設計成四面座浮動球和固定球，流態穩定，密封可靠，比41型不銹鋼球閥更耐用；
2、結構可設計成側裝式和頂裝式，雙向密封設計；流向切換絕無串流；
3、Q44F三通球閥防飛出閥桿設計；
4、防靜電設計；
5、Q44F三通球閥兩位（開和關位置）鎖定設計。

三、Q44F三通球閥產品性能參數

試驗壓力	公稱壓力（Mpa）
Mpa	1.6	2.5	4.0	CL150	JIS10K
強度試驗	2.4	3.8	6.0	3.2	2.4
密封試驗	1.8	2.8	4.4	2.2	1.5
氣密試驗	0.5-0.7
工作溫度	PTFE≤150℃ PTL≤300℃
適用溫度	C：水、油、氣；P：硝酸類；R：醋酸類

四、Q44F三通球閥產品主要零件材料

閥體、閥蓋	WCB、CF8
球體	WCB Hcr、CF8
閥桿	2Cr13、CF8
閥座	PTFE
填料	PTFE

五、Q44F三通球閥產品主要規格尺寸

公稱壓力	公稱通徑		L	L1	H	W	重量
Mpa	mm	in	mm	mm	mm	mm	1.6	2.5	4.0	CL150	JIS10K
1.6 2.5 4.0 CL150 JIS10K	15	1/2	130	65	62	100	2.5	3.0	3.5	2.5	2.5
	20	3/4	150	75	68	160	3.0	3.5	4.5	3.0	3.6
	25	1	160	80	75	160	4.8	5.0	6	5.0	5.0
	32	1 1/4	180	90	85	200	6.5	7	8.5	7	7
	40	1 1/2	200	100	95	200	8.5	9	10.5	9	9
	50	2	230	115	110	250	11	12	14	12	11
	65	2 1/2	290	145	130	300	15	17	20	16	16
	80	3	310	155	155	400	21	22	32	21	22
	100	4	350	175	180	500	33	36	50	36	36
	125	5	400	200	250	600	65	70	80	68	70
	150	6	480	240	275	800	103	110	120	105	105
	200	8	580	290	325	1000	152	168	180	160	160
