產品名稱：d941w電動大口徑通風蝶閥[ 2016-07-26 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
-
一、d941w電動大口徑通風蝶閥概述
d941w電動大口徑通風蝶閥是上海湖泉閥門有限公司生產銷售的主要產品之一，常年備有大量庫存現貨以出廠價直銷，讓客戶購買到物美價廉的產品，d941w電動大口徑通風蝶閥是一種非密閉型閥門，其主要作用是在管道系統工作中，閥門打開排煙排氣，在非工作時間中，閥門關閉，防止大的灰渣進入管道，保護管道生產的安全及可持續進行。
二、d941w電動大口徑通風蝶閥特點
電動通風蝶閥由角行程電動執行器和通風蝶閥組成，它與電動單元組合儀表配合使用。采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。
三、d941w電動大口徑通風蝶閥工作原理
本 蝶閥 采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉。
四．d941w電動大口徑通風蝶閥采用標準
設計標準：GB/T12238-1989、JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000
結構長度h：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
五、d941w電動大口徑通風蝶閥主要技術參數和性能
公稱通徑mm 50～1200 公稱壓力(MPa) PN0.1、0.25、0.6、1.0 介質溫度℃ -40～+450（鋼板卷焊），+450以上（不銹鋼板卷焊） 轉角范圍 0-90度 流量特性 近似百分比 法蘭標準 GB/T9115-2000鋼制管法蘭焊接標準(也可按照客戶尺寸定做非標產品) 配置執行機構 可配HQ等系列角行程電動執行機構 控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
六、d941w電動大口徑通風蝶閥訂貨說明
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
歡迎您訪問我們的網站【http://m.jshtpump.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：021-64162222
七、d941w電動大口徑通風蝶閥主要外形連接尺寸
TD941W-0.5/2.5/6 (C.P.R.V) 公稱通徑 結構長度 外形尺寸（參考值） 連接法蘭尺寸 參考重量(Kg) 0.05MPa和0.25MPa 0.6MPa 毫米 mm 英寸in L H H0 A B D D1 D2 n-d D D1 D2 n-d 50 2 108 70 418 250 225 140 110 88 4-18 140 110 88 4-14 , 14 65 21/2 112 80 438 250 225 160 130 108 4-18 160 130 108 4-14 15 80 3 114 95 466 250 225 190 150 124 4-18 190 150 124 4-18 17 100 4 127 105 486 250 225 210 170 144 4-18 210 170 144 4-18 20 125 5 140 120 516 325 245 240 200 174 8-18 240 200 174 8-18 25 150 6 140 132 541 325 245 265 225 199 8-18 265 225 199 8-18 29 200 8 152 160 779 325 245 320 280 254 8-18 320 280 254 8-18 47 250 10 165 187 836 363 313 375 335 309 12-18 375 335 309 12-18 67 300 12 178 220 901 363 313 440 395 363 12-22 440 395 363 12-22 78 350 14 190 245 954 363 313 490 445 413 12-22 490 445 413 12-22 96 400 16 216 270 1003 363 313 540 495 463 16-22 540 495 463 16-22 130 450 18 222 297 1058 465 439 595 550 518 16-22 595 550 518 16-22 142 500 20 229 322 1111 546 556 645 600 568 20-22 645 600 568 20-22 191 600 24 267 377 1233 546 556 755 705 667 20-26 755 705 667 20-26 230 700 28 292 430 1338 546 556 860 810 772 24-26 860 810 772 24-26 250 800 32 318 487 1452 546 556 975 920 878 24-30 975 920 878 24-30 320 900 36 330 537 1588 632 706 1075 1020 978 24-30 1075 1020 978 24-30 410 1000 40 410 587 1689 632 706 1175 1120 1078 28-30 1175 1120 1078 28-30 510 1200 48 470 687 1938 632 706 1375 1320 1280 32-30 1405 1340 1295 32-33 720 1400 56 530 760 2670 790 1338 1575 1520 1480 36-30 1603 1560 1510 36-36 1270 1600 64 600 895 2810 868 1476 1790 1730 1690 40-30 1830 1760 1710 40-36 1730 1800 72 670 995 3020 868 1476 1990 1930 1890 44-30 2045 1970 1918 44-39 2750 2000 80 760 1095 3220 965 1600 2190 2130 2090 48-30 2265 2180 2125 48-42 3050

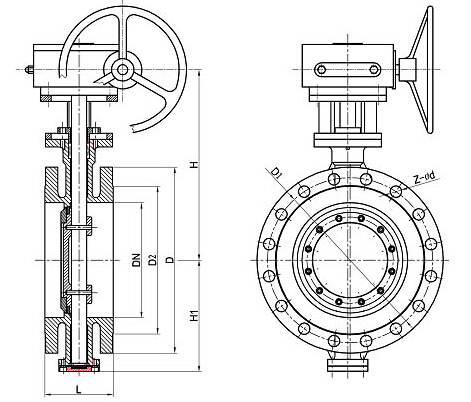

八、d941w電動大口徑通風蝶閥結構示意圖：
