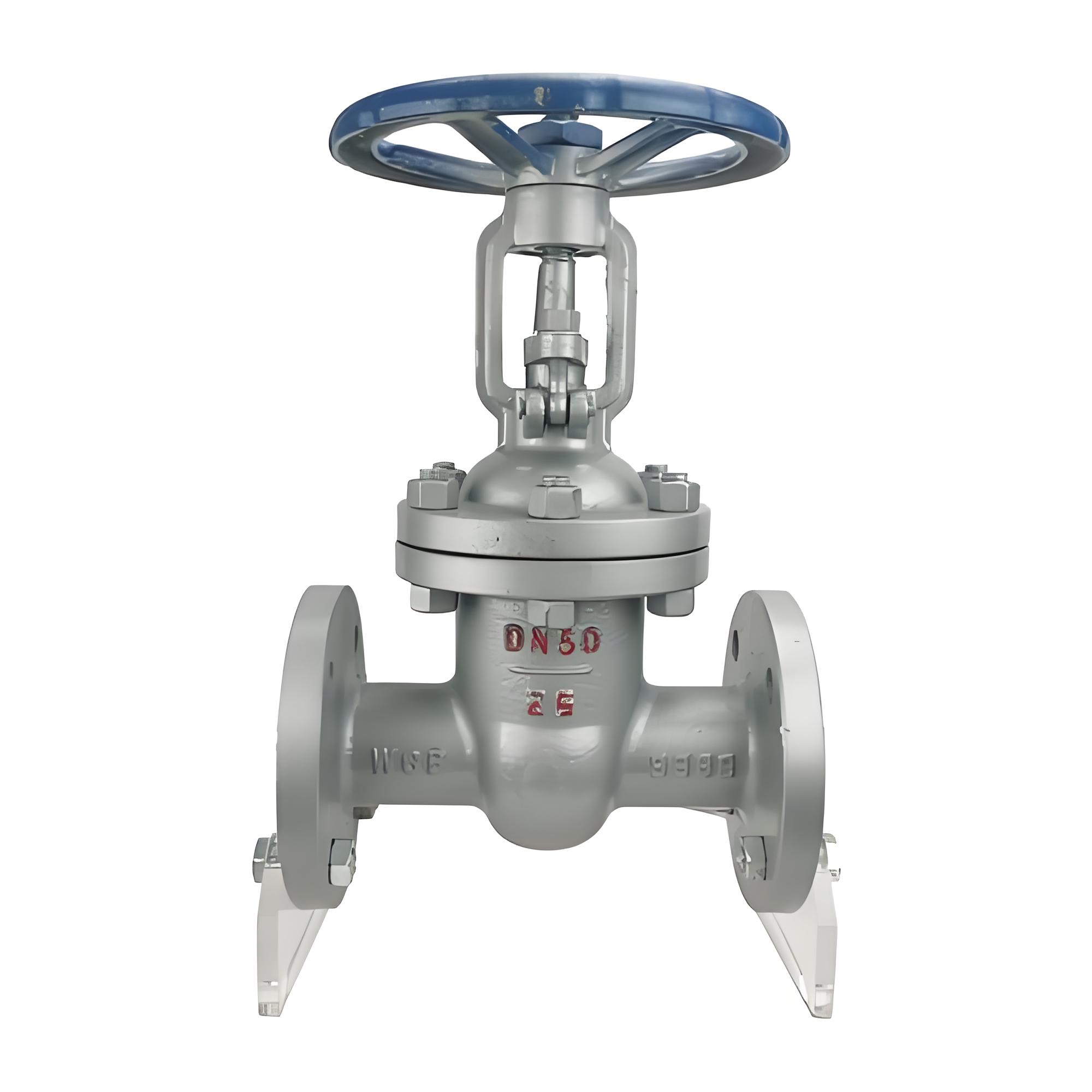

產品名稱：Z41H/Y/T 明桿楔式單閘板硬密封閘閥[ 2024-10-11 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、Z41H/Y/T 明桿楔式單閘板硬密封閘閥介紹
明桿楔式單閘板閘閥采用自壓式密封，配以限位助推裝置，剛度大，性能穩定、可靠地實現帶壓啟閉，維護簡單；閥門帶有下排污裝置，方便檢修；密封面進行合金化耐磨、耐腐蝕處理，確保閥門滿足一代爐齡壽命的要求。 明桿楔式單閘板閘閥是一種常用的管道控制閥門，其主要特點是閘板上升開啟，下降關閉，通過手輪直接操作。 這種閥門適用于多種介質，包括水、油品等，并且具有良好的保溫保冷特性，能夠有效降低管路中介質的熱量損失。 明桿楔式單閘板閘閥的結構設計包括閥體、閘板、閥座、壓蓋、手輪、螺柱、六角螺母、活節螺栓、圓柱銷等部件。設計時需要考慮閥門的密封性能、閥體的強度以及操作的便捷性。具體設計內容包括閘閥的密封副設計、閥體與閥蓋的設計、中法蘭的設計等。
二、Z41H/Y/T 明桿楔式單閘板硬密封閘閥技術參數
公稱通徑 (mm)
DN150～ DN400
工作壓力 (MPa)
≤ 0.4～0.6
試驗壓力(MPa)
殼體
1.5 倍工作壓力
密封
1.1 倍工作壓力
工作溫度 (℃ )
≤ 450℃
適應介質
空氣、 煙氣
三、明桿楔式 單閘板閘閥 主要零件材料
主要材料
鑄鐵
材質
鑄鐵
密封形式
軟密封型
零部件及配件
閥體
規格主要尺寸2.5MPa1.6MPa DN L d D1 D2 b n-Φd H D0 凸面法法
RF
Z40H
Z40Y
Z40W
Z40F
Z40N
Z41H
Z41Y
Z41F
Z41N
16C
16P
16R
16I15 130 95 65 45 14 4-Φ14 170 120 20 150 105 75 55 14 4-Φ14 190 140 25 160 115 85 65 14 4-Φ14 205 160 32 180 135 100 78 16 4-Φ18 270 180 40 200 145 110 85 16 4-Φ18 310 200 50 250 160 125 100 16 4-Φ18 358 240 65 265 180 145 120 18 4-Φ18 373 240 80 280 195 160 135 20 8-Φ18 435 280 100 300 25 180 155 20 8-Φ18 500 300 125 325 245 210 185 22 8-Φ18 614 320 150 350 280 240 210 24 8-Φ23 674 320 200 400 335 295 265 26 12-Φ23 818 400 250 450 405 355 320 30 12-Φ25 969 450 300 500 460 410 375 30 12-Φ25 1145 500 350 550 520 470 435 34 16-Φ25 1280 500 400 600 580 525 485 36 16-Φ30 14852 560 450 650 640 585 545 40 20-Φ30 1541 600 500 700 705 650 608 44 20-Φ34 1676 640 600 800 840 770 718 48 20-Φ41 1874 720 700 900 910 840 788 50 24-Φ41 2083 800 800 1000 1020 950 898 52 24-Φ41 2400 950 900 1100 1120 1050 998 64 28-Φ41 2950 1000 1000 1200 1255 1170 1110 56 28-Φ48 3245 1000
規格主要尺寸4.0MPa2.5MPa DN L D D1 D2 b n-Φd H DO 凸面法法
RF
Z40H
Z40Y
Z40W
Z40F
Z40N
Z41H
Z41Y
Z41F
Z41N
25C
25P
25R
25I15 130 95 65 45 16 4-Φ14 172 120 20 150 105 75 55 16 4-Φ14 191 140 25 160 115 85 65 16 4-Φ14 205 160 32 180 135 100 78 18 4-Φ18 270 180 40 200 145 110 85 18 4-Φ18 300 200 50 250 160 125 100 20 4-Φ18 357 240 65 265 180 145 120 22 8-Φ18 376 240 80 280 195 160 135 22 8-Φ18 434 280 100 300 230 190 160 24 8-Φ23 502 300 125 325 270 220 188 28 8-Φ205 613 320 150 350 300 250 218 30 8-Φ25 675 320 200 400 360 310 278 34 12-Φ25 819 400 250 450 425 370 332 36 12-Φ30 968 450 300 500 485 430 390 40 16-Φ30 1144 500 350 550 550 490 448 44 16-Φ34 1280 500 400 600 610 550 505 48 16-Φ34 1451 560 450 650 660 600 555 50 20-Φ34 1542 600 500 700 730 660 510 52 20-Φ41 1678 640 600 800 840 770 718 56 20-Φ41 1875 720 700 900 955 875 815 60 24-Φ28 2082 800 800 1000 1070 990 930 64 24-Φ28 2403 950 900 1100 1180 1090 1025 66 28-Φ54 2952 1000 1000 1200 1305 1210 1140 68 28-Φ58 3244 1000
規格主要尺寸6.4MPa4.0MPa DN L D D1 D2 D6 b n-Φd H D0 凹面法法
MFM
Z40H
Z40Y
Z40W
Z40F
Z40N
Z41H
Z41Y
Z41F
Z41N
40
40P
40R
40I15 130 95 65 45 40 16 4-Φ14 134 120 20 150 105 75 55 51 16 4-Φ14 188 140 25 160 115 85 64 58 16 4-Φ14 206 140 32 180 135 100 78 66 18 4-Φ18 272 180 40 200 145 110 85 76 18 4-Φ18 322 180 50 250 160 125 100 88 20 4-Φ18 370 240 65 280 180 145 120 110 22 8-Φ18 394 280 80 310 195 160 135 121 22 8-Φ18 455 300 100 350 230 190 160 150 24 8-Φ23 550 320 125 400 270 220 188 176 28 8-Φ25 636 35 150 450 300 250 218 204 30 8-Φ30 706 400 200 550 375 320 282 260 38 12-Φ34 859 450 250 650 445 385 345 313 42 12-Φ34 1016 560 300 750 510 450 408 364 46 16-Φ34 1200 640 350 850 570 510 465 422 52 16-Φ41 1340 640 400 950 655 585 535 474 58 16-Φ41 1495 720 450 1050 680 610 560 524 60 20-Φ48 1581 800 500 1150 755 670 612 576 62 20-Φ54 1790 950 600 1350 890 695 730 678 62 20-Φ14 2035 950 6.4MPa DN L D D1 D2 D6 b n-Φd H D0 凹面法法
MFM
Z40H
Z40Y
Z40W
Z40F
Z40N
Z41H
Z41Y
Z41F
Z41N
64
64P
64R
64I15 1700 105 75 55 40 18 4-Φ18 1425 160 20 190 125 90 68 51 20 4-Φ18 142 160 25 210 135 100 78 58 22 4-Φ23 214 200 32 230 150 110 82 66 24 4-Φ23 269 200 40 240 165 125 95 76 24 4-Φ23 343 240 50 250 175 135 105 88 26 4-Φ23 370 240 65 280 200 160 130 110 28 8-Φ23 396 280 80 310 210 170 140 121 30 8-Φ23 458 300 100 350 250 200 168 150 32 8-Φ25 553 300 125 400 295 240 202 176 36 8-Φ30 638 350 150 450 340 280 240 204 38 8-Φ34 718 400 200 550 405 345 300 260 44 12-Φ34 873 450 250 650 470 400 352 313 48 12-Φ41 1050 560 300 750 530 460 412 364 54 16-Φ41 1203 640 350 850 595 525 475 422 60 16-Φ41 1394 720 400 950 670 585 525 474 66 16-Φ48 1645 800 500 1150 800 705 640 576 70 20-Φ54 2285 950 600 1350 930 820 750 678 70 20-Φ58 2610 950
